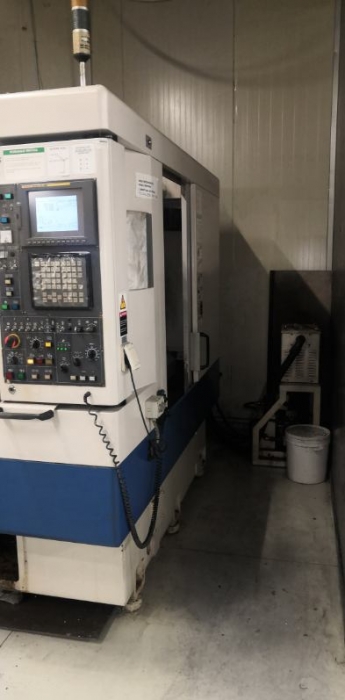

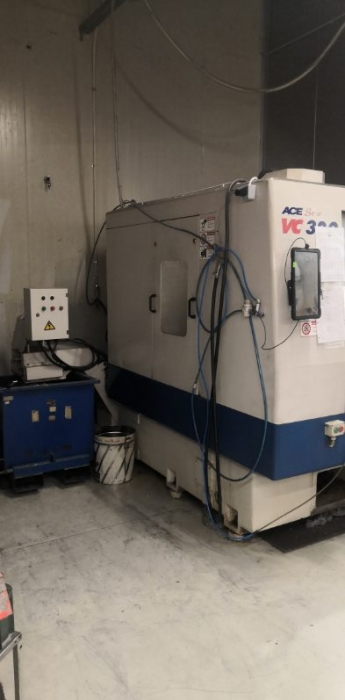

CNC vertikalni obd. center » Doosan ACE - VC 320

OPREMA CENTRA :

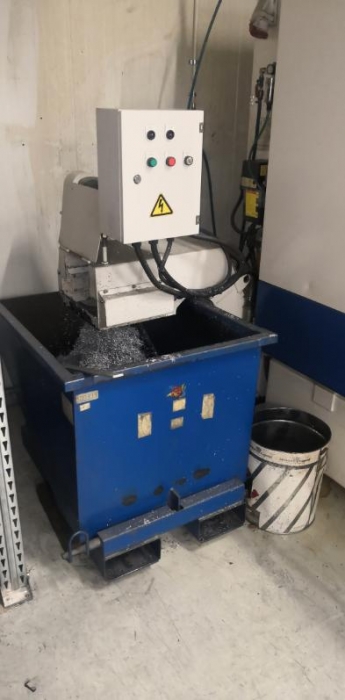

Transporter odrezkov
Predpriprava za 4-to os (kabli, funkcije, tipke)
Povečana sredinska luknja v vrtišču palete za kable
Predpriprava za pnevmatsko vpetje(kabli, cevi, tipke, ventili)
Izpiranje obdelovalnega prostora


TEHNIČNI PODATKI :
hod X-osi         mm     520
hod Y-osi         mm     320
hod Z-osi         mm     350
hitri gib X-osi   m/min  36
hitri gib Y-osi   m/min  36
hitri gib Z-osi   m/min  48

razdalja vreteno – miza           mm  150 ~ 470

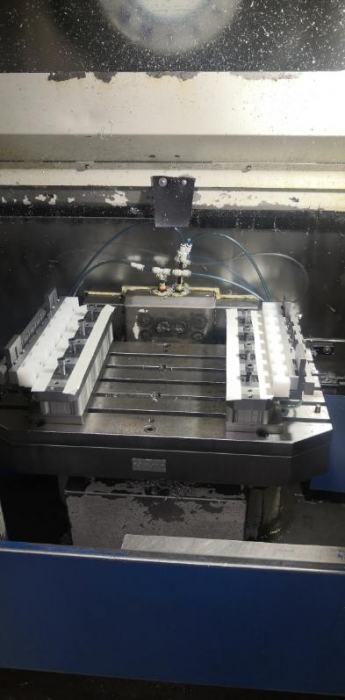

velikost palete                        mm   2 - 650 x 355
menjava  palete                      s       4
dovoljena obremenitev palete   kg     2 x 150

Vreteno : 10.000 vrt/min
Konus vretena : ISO 30
Moč motorja : 7.5kW
Max moment na vretenu : 49Nm

Višina stroja  : 2.430mm
dolžina stroja : 1.700mm
širina stroja   : 2.900mm
teža stroja     : 5.000kg

Skupne delovne ure centra : 24.000 ur .

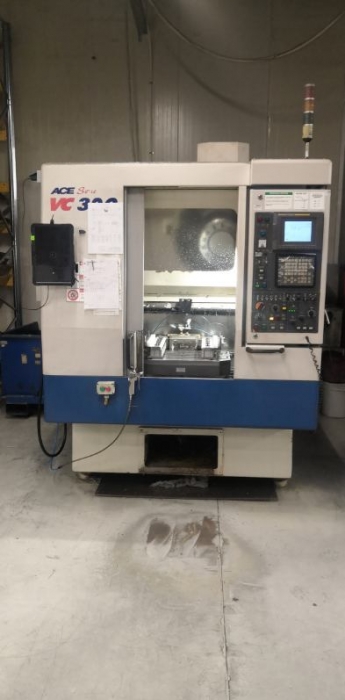

ACE VC 320
CNC vertikalni obdelovalni center z dvojno rotirajočo paleto.
Konstrukcija s potujočim stebrom omogoča nepremično rotirajočo mizo, pričvrščeno neposredno na posteljo, kar povečuje togost.Tako se na eni strani vrši obdelava, na drugi pa manipulacija obdelovanca.Suveren motor z natančno vležajenim vretenom s konstantnim mazanjem omogoča visoko produktivnost. Stroj je stabilen v okolju inprimeren odgovor na širok spekter zahtev v proizvodnji.

STANDARDNA OPREMA :

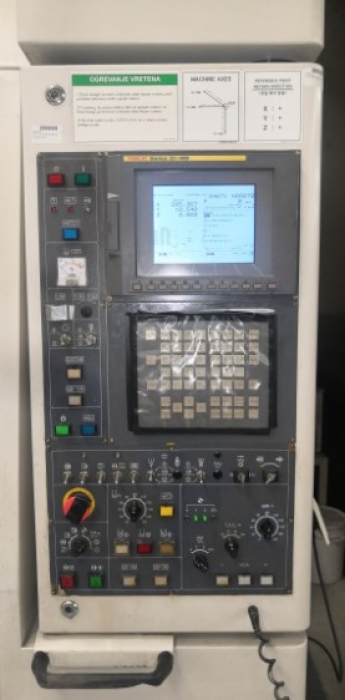

Krmilje Fanuc 21i

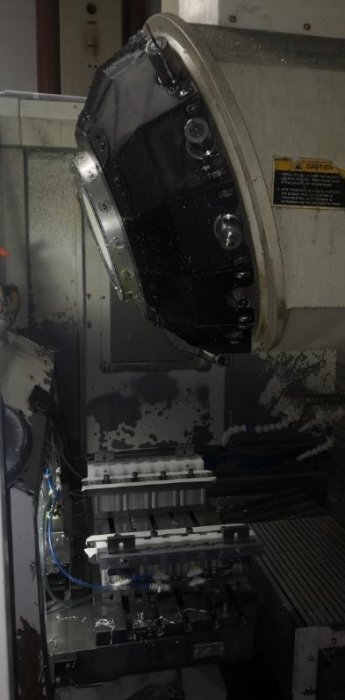

Magazin s 14 pozicijami za orodj
Električni transformato
Hlajenje obdelovancev s črpalko
Togo rezanje navojev
Kotalna vodila na vseh treh oseh
Centralno mazanje stroja
Prenosni ročni upravljalec osi
Zasučna komandna konzola
Varnostna oprema
Signalna luč na okrovu
Delovni pult s simboli
Avtomatsko zaklepanje vrat
Popoln pločevinast okrov
Varnostni napisi na stroju v slovenskem jeziku
Halogena luč
