CNC stružnica » Doosan (Daewoo) PUMA 240MB ( Gnana orodja )

Opcijska oprema CNC Stružnice PUMA 240MB ;


Predpriprava za podajalec palic,
Avtomatsko nastavljanje orodja,
Roka za pobiranje kosov s škatlo,

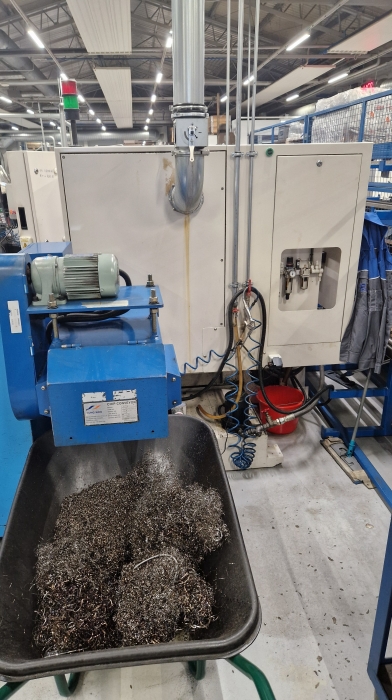

Transporter ostružkov

Tehnični podatki :

premer obdelovanca do postelje       mm        550

premer obdelovanca do vodil            mm        390

priporočen premer struženje             mm        210
max. dolžina struženja                     mm        513
max. premer struženja                     mm        300

1. max.premer struženja palice  mm        65
2. hod po x-osi                         mm       205

      hod po z-osi     mm          580

      hitrost vretena  min^-1     4.500

      premer ležaja vretena(notranji)     mm     110

      premer v vretenu                          mm      76

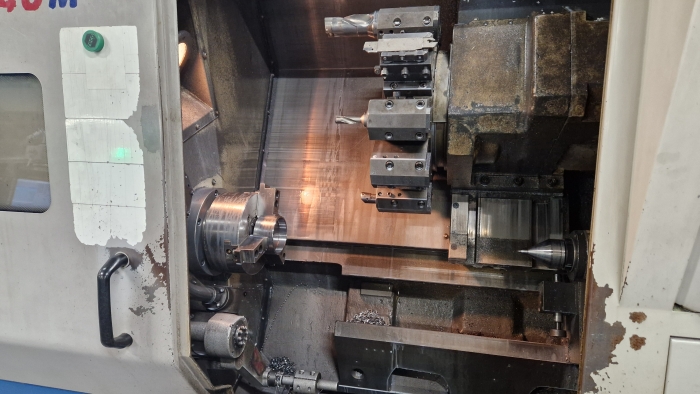

      število orodnih postaj                    št.        12 12-gnanih orodnih mest

      velikost zunanjih orodij                   mm     25x25

      premer stružne palice                     mm     40

      premer pinole konjička                   mm      75

      hod pinole konjička                        mm      80

      morse konus v konjičku                  MK       MK4

      hitri gib X-osi                                m/min   24

      hitri gib Z-osi                                m/min   30

      moč glavnega motorja                   kW        18,5kW

      električni priklop                           kW         30,9kW

      višina stroja                                 mm        1.740

      dolžina stroja                                mm       2.997

      širina stroja                                  mm       1.592

      teža stroja                                   kg          4.140
